Hva er egentlig en PCB-depaneleringsmaskin?

Liten elektronisk enhet

PCB-depaneleringsmaskinen

Hvis du noen gang har holdt i en liten elektronisk enhet-f.eks. en trådløs øreplugg eller en smart termostat-og lurt på hvordan det lille kretskortet er laget så perfekt, er det et utstyr du bør vite om: PCB-depaneleringsmaskinen.

Det er ikke det mest glamorøse verktøyet i elektronikkfabrikken, men det er helt avgjørende for å gjøre rå kretskortpaneler til funksjonelle deler som driver vår daglige teknologi. La oss bryte ned hva det er, hvordan det fungerer og hvorfor det betyr noe, alt på enkelt, dagligdags engelsk.

Først

la oss få det grunnleggende på det rene.

stort, flatt panel

Når elektronikkprodusenter lager kretskort (PCB), produserer de ikke ett kort om gangen. I stedet starter de med et stort, flatt panel-som et stort ark-med dusinvis av identiske små PCB-er koblet sammen.

panelisert

Denne "paneliserte" tilnærmingen gjør de tidligere produksjonstrinnene mye mer effektive: maskiner kan plassere komponenter på flere brett samtidig, lodde dem i en enkelt omgang og inspisere hele arket raskt.

Men til slutt

Du må gjøre om det store arket til individuelle PCB-er som passer inn i telefonen, den bærbare datamaskinen eller andre enheter. Det er her PCB-depaneleringsmaskinen kommer inn.

Enkelt sagt

Det er en maskin designet for å kutte eller skille det store PCB-panelet i individuelle,-klare-kretskort-ingen manuell saks eller brute force kreves.

tenker du kanskje

"Hvorfor ikke bare bruke en vanlig sag eller en tang?" Vel, PCB er overraskende delikat. Under den grønne (eller noen ganger svarte, blå eller røde) overflaten er tynne kobberspor som bærer elektriske signaler, pluss bittesmå komponenter som motstander, kondensatorer og mikrobrikker loddet på brettet.

mer presisjon

Det er derfor en dedikert avpanelingsmaskin er et must: hele jobben er å lage rene, presise kutt uten å skade platen eller delene. Det er som forskjellen mellom å bruke en smørkniv til å kutte en kake (rotete, ujevn) og å bruke en skarp, spesialisert kakeskjærer (rene, perfekte skiver) - men med mye mer presisjon.

V-score depaneling maskin

innrykk

Du har sikkert sett hvordan noen godteribarer eller granolabarer har en fordypning som gjør at du lett kan bryte dem fra hverandre? Det er egentlig det en V-poengmaskin gjør. Før panelet sendes til depaneling, kutter produsentene et V--formet spor langs linjene der de enkelte PCB-ene møtes.

raskt og enkelt

V-score-depaneleringsmaskinen bruker deretter et forsiktig trykk for å feste panelet langs disse sporene. Det er raskt, billig og flott for enkle PCB-er som ikke har superskjøre komponenter nær kantene. Tenk på det som det "raske og enkle" alternativet for grunnleggende brett med høyt-volum.

PCB depaneling maskiner

Hver egnet for ulike typer PCB og produksjonsbehov.

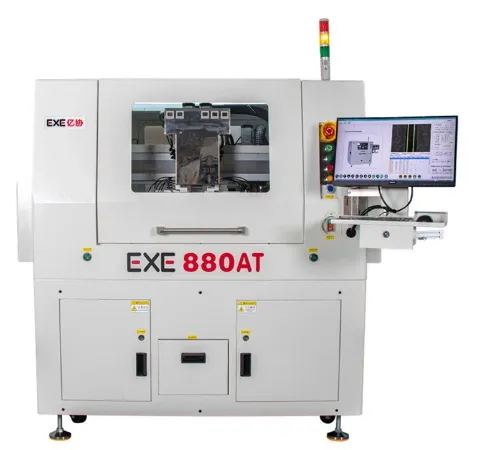

ruterens depaneleringsmaskin

Denne bruker en liten,-roterende skjærebit med høy hastighet-som en miniatyrisert versjon av overfresene som brukes til trebearbeiding-for å kutte rundt hver enkelt PCB på panelet. Maskinen styres av en datamaskin, så den følger en presis bane hver gang. Dette er perfekt for små, komplekse PCB-er (som de i smartklokker) eller brett med komponenter som er nær kantene. Kuttene er superrene, men det er litt tregere enn V-score-metoden, og det skaper små støvpartikler som må renses av brettene etterpå.

laserdepaneleringsmaskinen

For de mest delikate og høy{0}presisjons-PCB-ene-tenk medisinsk utstyr, luftfartselektronikk eller bittesmå wearables-finnes laserdepaneleringsmaskinen. Som navnet antyder, bruker den en høy-laser for å skjære gjennom panelet. Den beste delen? Laseren berører ikke PCB i det hele tatt, så det er ingen mekanisk stress eller risiko for å skade komponenter. Den kan lage ekstremt smale kutt, som er ideell for supersmå brett, og den etterlater nesten ikke rusk. Ulempen? Lasermaskiner er dyrere, så de er vanligvis reservert for høy-verdi, lavt-volum eller ultra{10}}presise applikasjoner.

På slutten av dagen

En PCB-depaneleringsmaskin handler om balanse:

PCB-depaneleringsmaskin handler om balanse:

balansere hastighet og presisjon, balansere kostnader og omsorg, for å sikre at hver enkelt PCB er klar til å fungere så snart den forlater maskinen.

Uten disse maskinene:

Elektronikk vil være dyrere, mindre pålitelig og mye vanskeligere å produsere i stor skala. Neste gang du bruker telefonen til å sende en tekstmelding, den bærbare datamaskinen på jobb eller smartkjøleskapet for å sjekke været, husk stillheten
