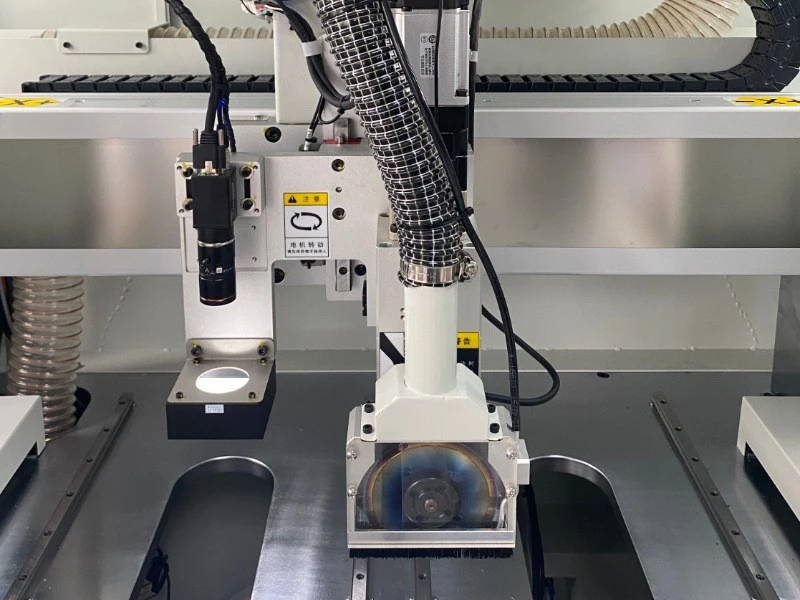

PCB Panel Separator
Panelstørrelse: 50*50-350*380mm
Tykkelse: 0,4-3,6 mm
Splittehastighet: 0-200mm/s
Produktpresisjon: ±0,5
Strømforsyningseffekt: 220V 4KW
produkt introduksjon
Spesifikasjonsparameter
|
Panelstørrelse |
50*50-350*380 mm |
|
Tykkelse |
0,4-3,6 mm |
|
Slittehastighet |
0-200 mm/s |
|
Produktpresisjon |
±0.5 |
|
Strømforsyning strøm |
220V 4KW |
|
Presisjonskontroll |
CCD-kameraposisjonering, merkekalibrering |
|
Støvsugemodus |
opp/ned sug |
|
Kutte motorkraft |
500W |
|
Inspeksjon av produktarmatur |
Ja |
|
Kuttemotorhastighet |
13000 rpm |
Online Sawtooth Splitting Machine EXE-380AT Produktfunksjoner
Handlingsflyt: lasting av - inn i skjæreområdet - deteksjon av bladtap (programvaren kan stilles inn til å kutte hvor mange deler av deteksjonen) - synsfase (kompensasjon for merkepunktgjenkjenning) - X-retningsunder-panel - skjærebladgruppe materialinndeling {7}rotasjon{8}} rotasjon Y.
Skjæredelen er glatt og flat, ingen flising. Høy presisjon av avskjed, god konsistens av kuttestørrelse.
Bladlinjehastighet 3200M/Min. liten spenning, er den faktiske testspenningen mindre enn halvparten av frestypen.
Rask effektivitet, faktisk hastighet på mer enn 100 mm per sekund.
Utstyrspresisjon: ± 0,01 mm.
Vedtar høy kvalitet, høy temperaturbestandig og ikke lett å bære waferskjærebladet. Vårt firma bruker den maksimale 79mm diameter blad, den maksimale graden av besparelser blad, samtidig for PCBA over høye komponenter kan også kuttes, begrense høyden innen 10mm.
Maskinens strømforsyning: to-fase: AC220V 60HZ
Anti-kjedelig funksjon:
en. PCBA er ikke satt eller forskjellige modeller, Mark punktgjenkjenning alarm.
b. PCBA er ikke adsorbert og fast, adsorpsjonsundertrykkstabellalarm.
c. Bladslitasje Z-akse automatisk kompensasjon, nå grensen for utstyrsalarm.
Kvalitetssikring og etter{0}}salgsservice
Etter-serviceforpliktelse
Kvalitetssikring
Gi 12 måneders garantiservice for hele maskinen
Gratis reparasjon og utskifting av deler i garantiperioden
Profesjonelt team
Alle ingeniører har bestått: ✓ 200 timer med profesjonell opplæring ✓ Nivå 3 teknisk sertifiseringsvurdering ✓ 6 måneder med praktisk opplæring
Rask responsmekanisme
7×24-timers servicetelefon
Feilreaksjon: • Teknisk diagnose innen 4 timer • 24-timers service på stedet • Ingen helligdager
Verdiskapende-tjenester
Installasjons- og idriftsettelsestjeneste- på stedet
Systemopplæring for operatører:
Utstyrsprinsippforklaring
Standard driftsspesifikasjoner
Daglige vedlikeholdspunkter
Tilpasset igangkjøringsstøtte
Tjenestefunksjoner
Opprinnelig ingeniør på-veiledning
Gi utstyrsprøvedriftstjeneste
Fullstendig overføring av tekniske dokumenter
FAQ 1 – Hvordan forbedrer en PCB-panelseparator produksjonseffektiviteten og produktkvaliteten?
Utstyrt med automatisk lasting og lossing, eliminerer en PCB-panelseparator manuelle vurderingsanrop. Dette øker ikke bare produksjonskvalitet og gjennomstrømning, men minimerer også mekanisk belastning og skade på brettkomponenter.
FAQ 2 – Hvordan håndterer en PCB-panelseparator støv som genereres under kutting?
Maskinen kommer med et kraftig støvavsugssystem som effektivt filtrerer og samler opp skjæreavfall og elektrostatiske partikler. Dette holder arbeidsmiljøet rent og forhindrer forurensning, uten at det går på bekostning av kutteytelsen.
FAQ 3 – Hvilke materialer kan en PCB-panelseparator kutte?

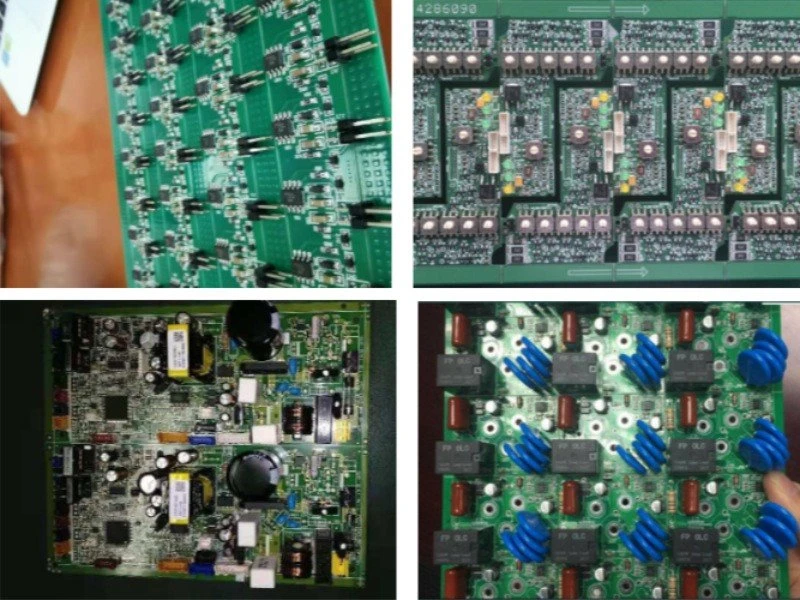

Den er designet for å behandle ulike plater med V-kuttede riller, inkludert LED-aluminium-støttede PCB, glassfiber, FR4, standard PCB, keramiske underlag og papirbaserte plater. Det er et stiftverktøy i LED-produksjon og elektronikkmontering, spesielt for post-SMT og loddeoperasjoner.
FAQ 4 – PCB Panel Separator vs. Manuell Snapping – Hva er fordelene?
Tradisjonell manuell snapping eller festebasert separasjon er ineffektiv, genererer høy belastning, skader ofte brett og etterlater grove kanter. I motsetning til dette bruker en PCB-panelseparator en høyhastighetsspindel for skjæring med lav spenning og høy presisjon. Den kan håndtere vilkårlige brettformer, noe som forbedrer både splittingskvalitet og produksjonseffektivitet betydelig.
FAQ 5 – Hvilke avanserte funksjoner tilbyr en PCB Panel Separator?
Moderne modeller kommer med CCD-syn for automatisk posisjonskorreksjon, noe som øker skjærenøyaktigheten. Konfigurasjoner med to bord tillater samtidig behandling av forskjellige brett eller sammenslåing til et større arbeidsområde. Sanntidsdeteksjon av verktøybrudd og innebygd støvoppsamling reduserer støy og holder arbeidsområdet rent. Avanserte versjoner støtter helautomatisert inline-drift, minimerer manuell intervensjon og reduserer de totale kostnadene.
